2、废水池：由原水泵提升进入原水池蓄积。原水池的主要作用是均匀水质、稳定水量，它能有效缓减来水大小、浓度不均所带来的冲击，保证后续处理连续、稳定地进行。原水池前端设置隔油沉淀池,用以去除原水中的大颗粒物质及水中浮油。在隔油池中安放适量的碳酸钙石，废水中的无机酸与粒料中钙镁离子发生化学反应，产生溶解度很小的钙镁盐类沉淀和二氧化碳，这样可有效提高废水的 pH 值，大大节约后续处理中 NaOH 的用量。

其主要反应原理为：

H2SO4＋CaCO3→CaSO4↓＋H20＋CO2↑

H2SO4＋MgCO3→MgSO4↓＋H20＋CO2↑

3、一级 pH 调节：污水由泵进入一级调节槽（机械搅拌），由 pH 自动控制仪控制投药计量泵投加 NaOH，将废水的 pH 值调至工艺设定值。

4、二级 pH 调节：一级 pH 调节槽（机械搅拌）出水进入二级 pH 调节槽，同时计量投加PAC 作为混凝剂，以利于污泥的凝结沉淀，并改善污泥的脱水性能。由 pH 自动控制仪控制投药计量泵投加 NaOH，将废水的 pH 值调至工艺设定值。 其合格出水溢流进入斜板沉淀器，同时投加高分子 PAM 助凝剂，增强污泥的沉淀性能。pH 值不合格水回流至原水池。

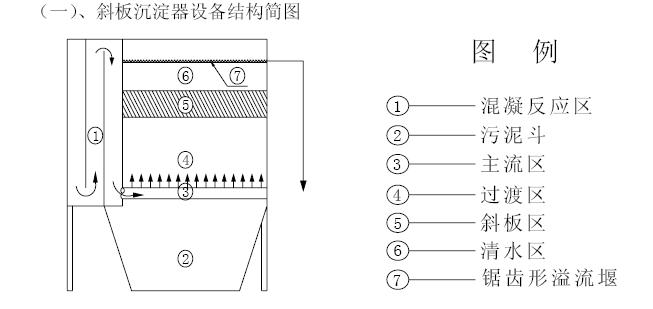

5、高效净化处理：斜板沉淀器设置混凝反应区、主流区、过渡区、斜板区、清水区等 5 个区：混凝反应区的主要作用是通过 PAC、PAM 的作用将废水中细小的难以沉降的物质捕集，使之成为较易沉降的矾花。主流区位于斜板沉淀池底部的流动区，它的主要作用是传输待分离的混合液进入斜板区，沉淀后的污泥又从此处进入斜板沉淀池污泥斗。过渡区的作用是消能和调整流态，防止污泥上翻，保证固液分离效果；同时，它还具有均匀进水和作为污泥回流通道等功能，起着双向传输的作用。斜板区是泥水分离的实际区域，在这里，污泥絮凝体形成并在重力作用下沉降到斜板上，澄清后的污水进入清水区。清水区能够分隔沉淀工作区与出水堰，使斜板区的沉降过程不受出水水流影响；锯齿形溢流堰比普通水平堰更易加工也更易保证出水均匀。

8．沉淀池出水溢流进入中间水池，再由中间水泵提升进入多介质滤器进行过滤，多介质过滤器的主要功能是进一步截留水中的悬浮物质,也可使出水总铅得到进一步的降低；滤池进行反洗时,水流逆向通过滤料层,使滤层膨胀,悬浮,借水力剪切力和颗粒碰撞摩擦力清洗滤料层并将滤层内污物排出。过滤池出水进入PH回调池。

9、pH 回调：经过滤后的出水流入进行 pH 回调，其目的是为了保证出水 pH 在 6～9 之间，投加药剂为 H2SO4，投加方式为计量泵自动投加。终端监测槽内合格水自流入清水池,不合格水回污水池。

10、污泥处置：斜板沉淀池沉积的污泥通过污泥螺杆泵送入污泥池（设置污泥可防止后续处理出现故障，得到有效的处置），再由污泥泵进入厢式压滤机进行压滤处理，厢式压滤机具有浓缩时间短，成饼效率高的特点。滤水回原水池，泥饼外运至冶炼厂处置。在泥饼待外运处置的时间中，业主需考虑泥饼的临时安置点的设置，临时安置点的基本要求为防雨、防渗漏；渗漏液需回污水处理系统。
